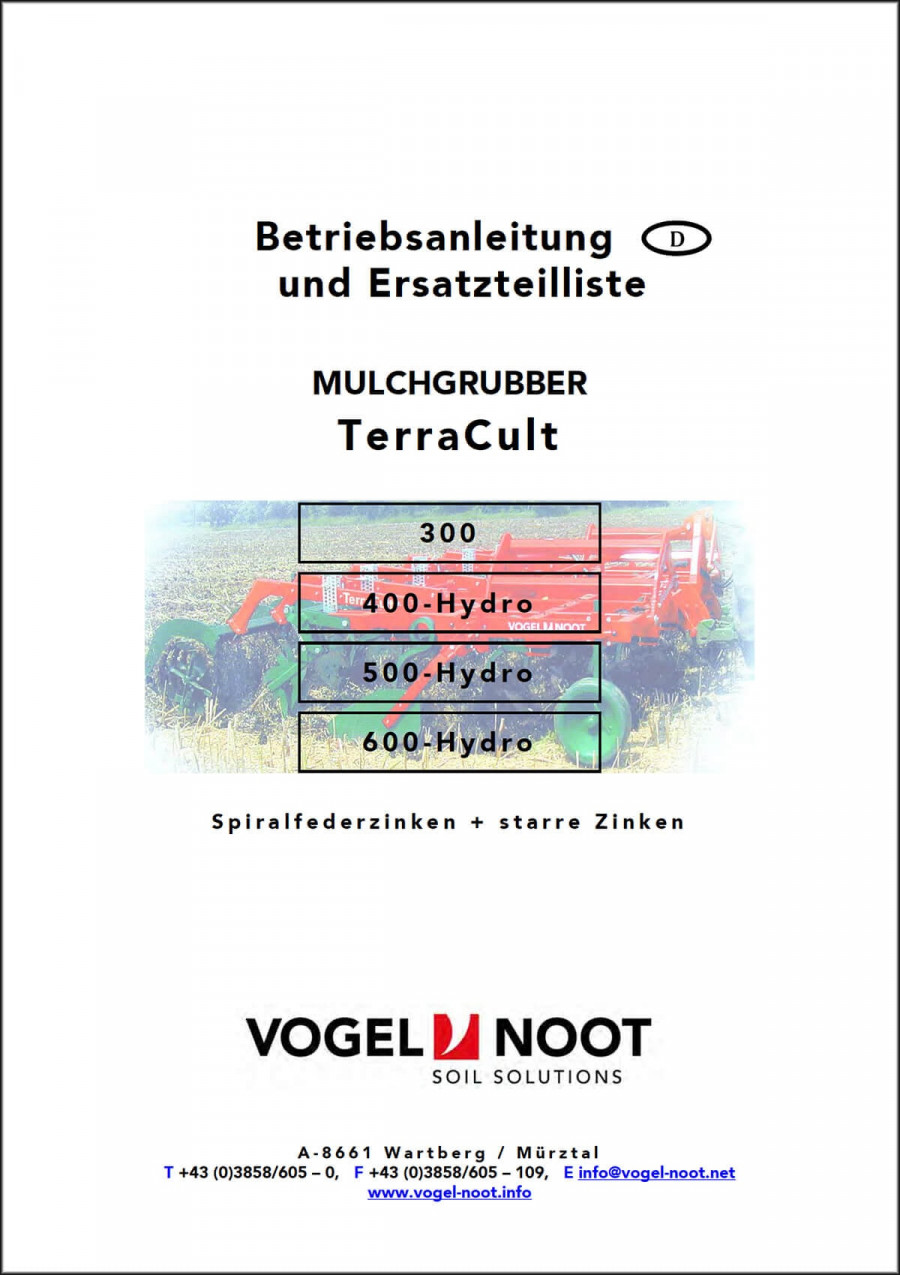

Vogel & Noot TerraCult Mulchgrubber 300, 400, 500 und 600 Hydro Betriebsanleitung

Die Betriebsanleitung gilt dem Mulchgrubber TerraCult von Vogel & Noot. Sie richtet sich an Bediener und Betreiber, die den Grubber vor der Inbetriebnahme kennen sollen und ihn später selbst pflegen. Nach der Gerätebeschreibung folgen die Vorbereitungen am Schlepper, der An- und Abbau, die Transportfahrt auf öffentlichen Verkehrswegen sowie die Wartung mit Schmierstellenliste. Abgeschmiert wird vor dem Ersteinsatz und alle 10 Arbeitsstunden, der feste Sitz der Schrauben gehört alle 20 Arbeitsstunden geprüft, und die Außenfelder klappen hydraulisch auf eine Transportbreite von 3m ein. Der zweite Teil dient als Teileverzeichnis mit Bildtafeln und Bestellnummern wie CVO.070.05 für das Doppelherzschar 70 mm, dazu kommen die EG-Konformitätserklärung nach 98/37/EWG und Garantiebestimmungen mit 1 Jahr auf Konstruktionsteile. Das Faksimile umfasst 68 Seiten im Format DIN A4.
